ScanAlign

ScanAlign on Windows-ohjelma, jolla linjaat 3D-skannit ja teet niistä mallinnuskelpoisia CAD-ohjelmaan.

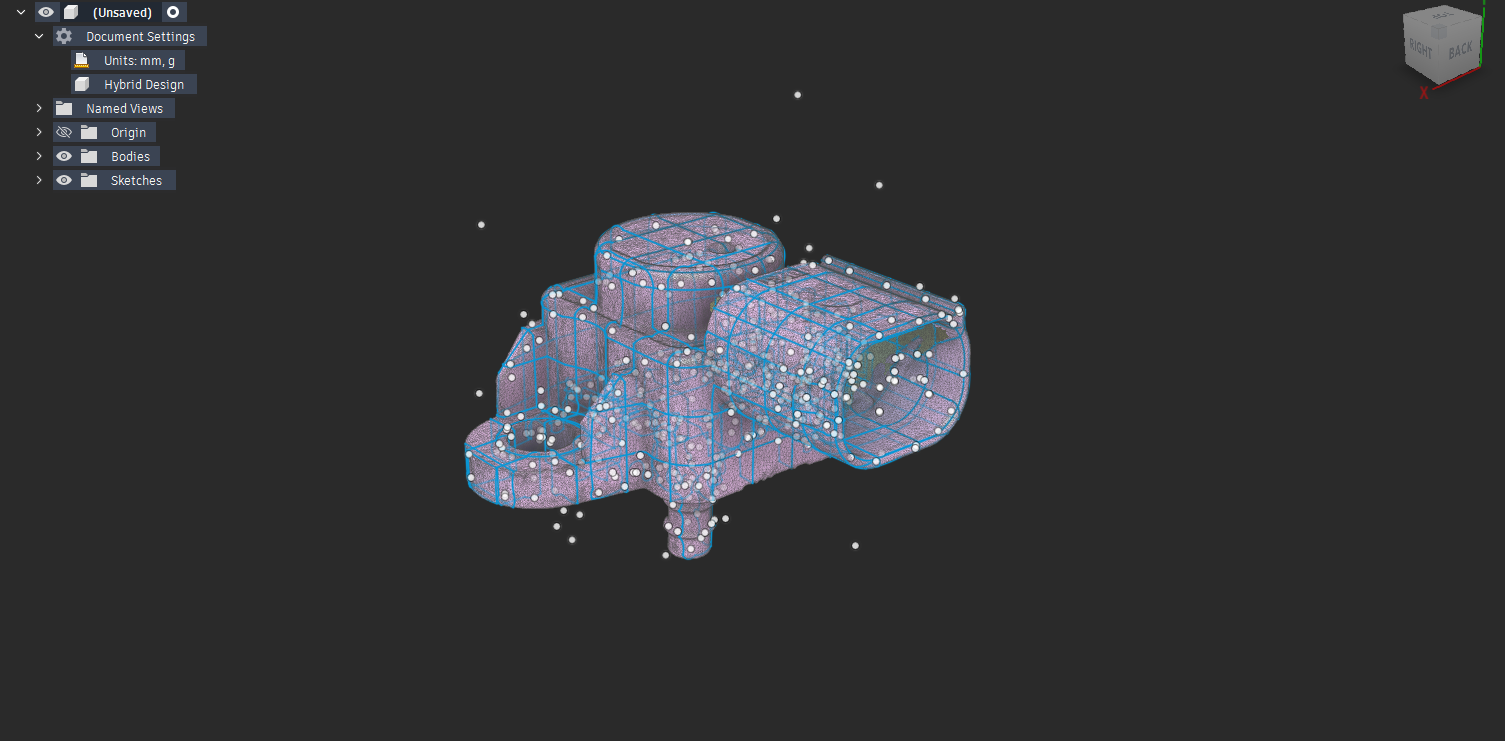

Kun 3D-skannataan niin kappale tulee ulos aivan vinossa, skannerin oma koordinaatisto ei tiedä mikä pinta on pohja tai mistä reunasta mitat otetaan, ja ensimmäinen tunti menee kappaleen kääntelyyn. ScanAlign hoitaa sen minuutissa. Klikkaat mallista sen pinnan joka on oikeasti kappaleen datum, kerrot mikä se on, ja valitset mihin nollapiste menee. Ohjelma kääntää kappaleen siihen asentoon ja vie ulos suoristetun STL:n Samalla voit luoda DXF meshin DXF-tiedostona, valmiiksi tasoihin jaettuna. Fusionissa avaat DXF:n ja piirrät suoraan käyrien päälle mitat tulevat siltä pinnalta jolta niiden kuuluukin tulla.

Kaikki laskenta tapahtuu omalla koneellasi. Ohjelma ei ota verkkoyhteyttä, ei lataa mitään pilveen eikä lähetä skannejasi minnekään.

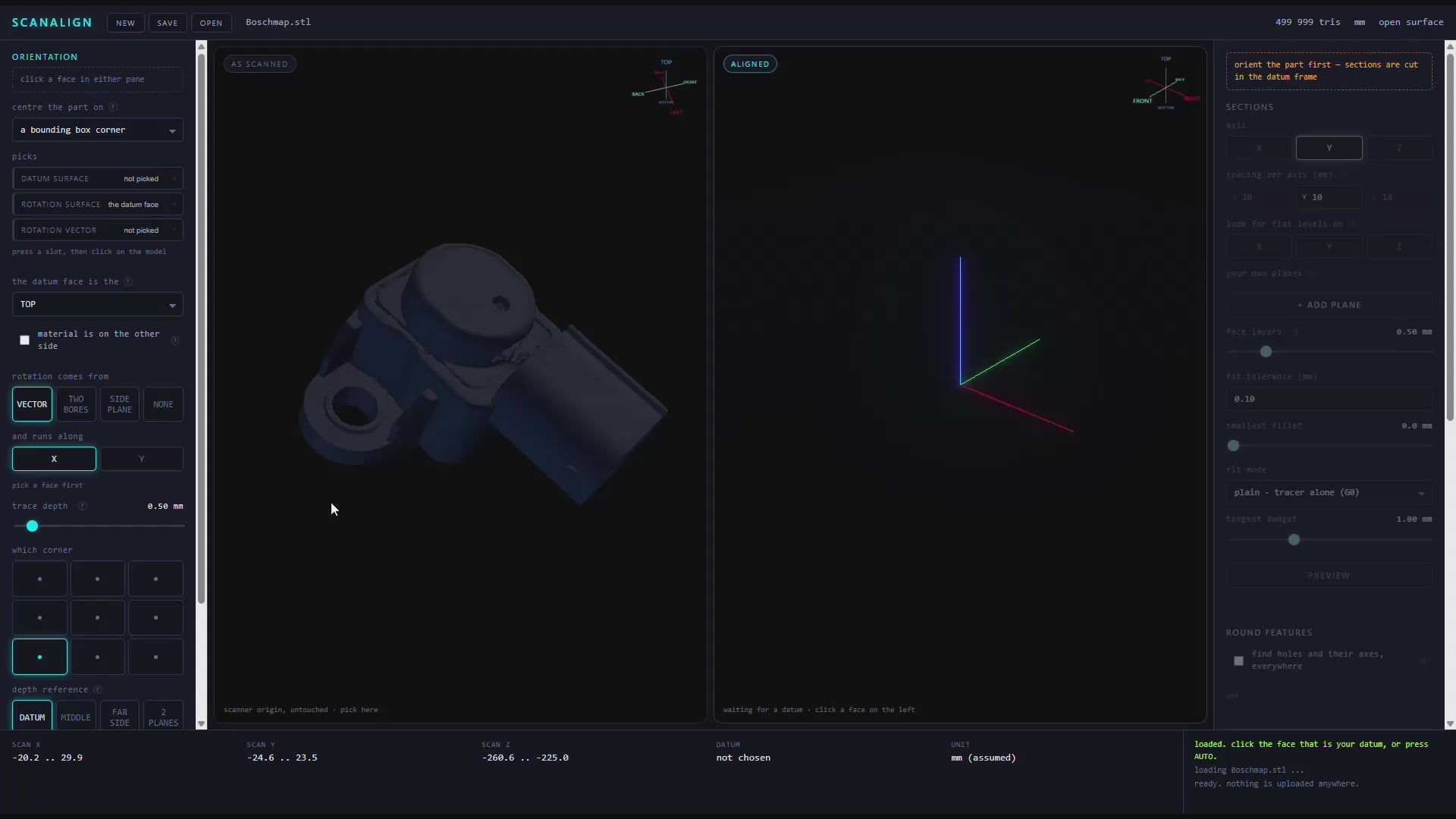

Kohdistus tapahtuu muutamalla klikkauksella. Pudotat STL-tiedoston ikkunaan, klikkaat kappaleesta datum-pinnan ja kerrot onko se yläpinta, etupinta vai sivu. Nollapisteen voit asettaa kappaleen kulmaan, reiän keskipisteeseen tai kohtaan jossa kaksi valitsemaasi särmää kohtaisivat

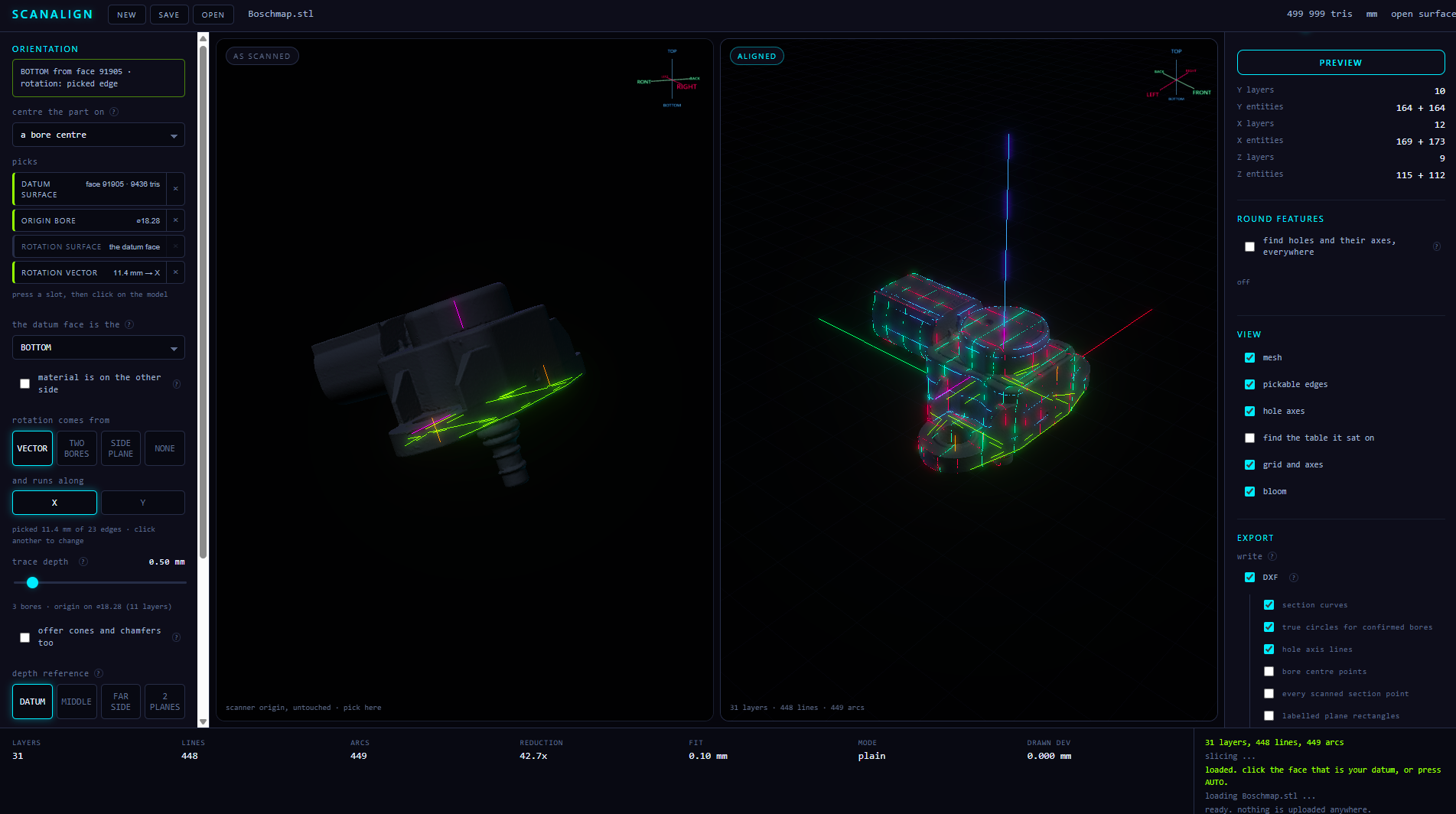

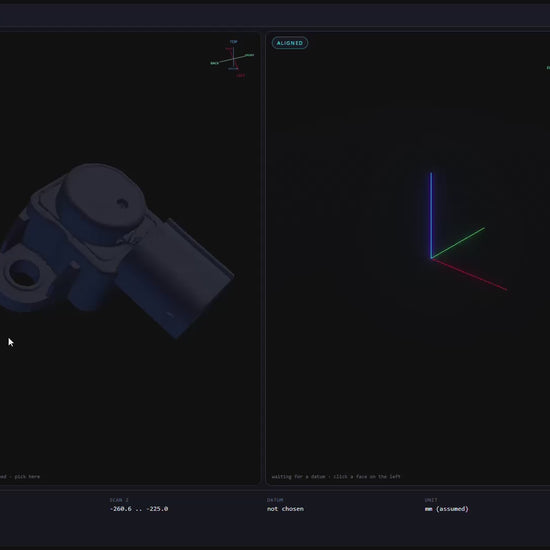

Näytössä on kaksi ikkunaa vierekkäin: vasemmalla skanni "raakamuodossa", oikealla kappale siinä asennossa jossa se viedään ulos. Kaikki muutokset näkyvät oikeassa ikkunassa heti, joten näet lopputuloksen samalla kun teet valintoja. Mukana on myös automaattinen kohdistus, joka arvaa datum-pinnan puolestasi, hyvä lähtökohta jota voi sitten korjata käsin.

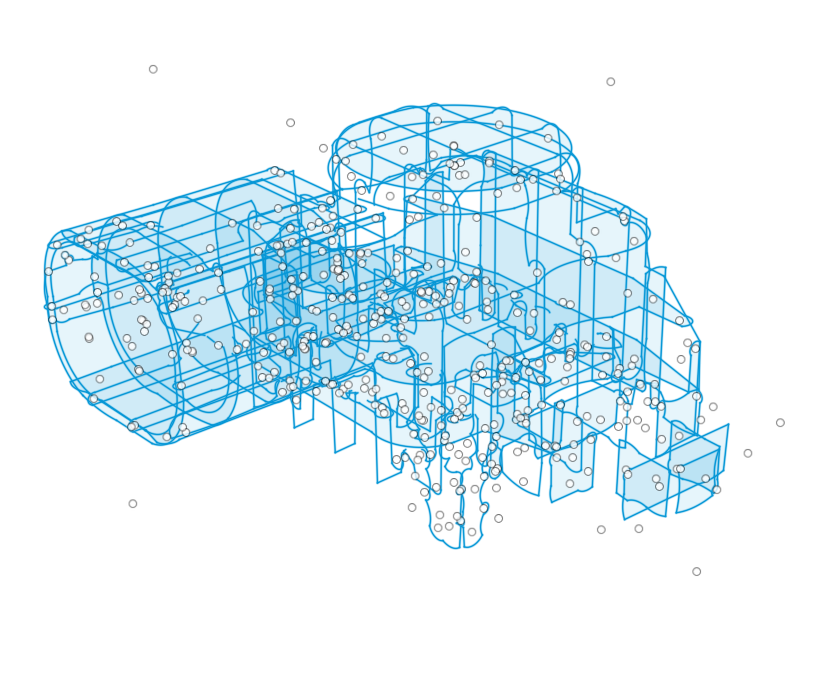

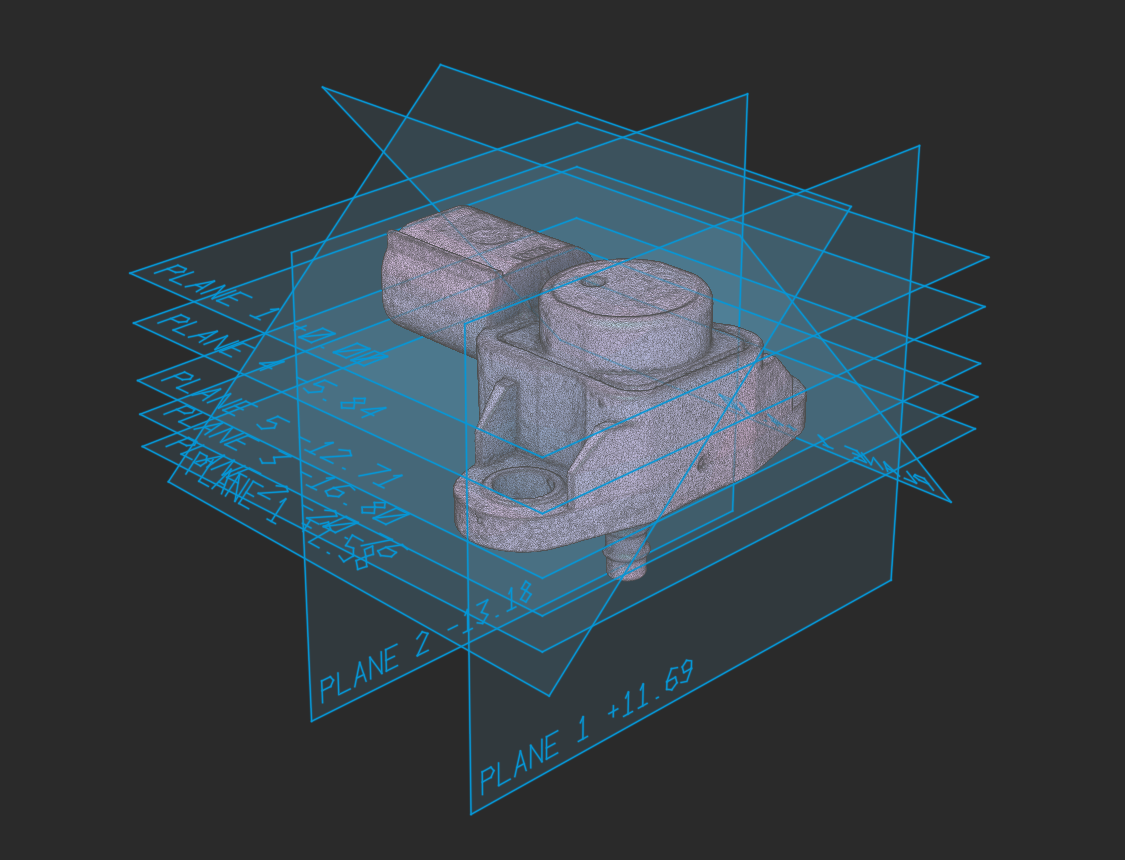

DXF mesh: Valitset akselit ja kerrot kuinka tiheästi leikataan, jokaiselle akselille oma väli, koska kappale on harvoin joka suuntaan yhtä paksu. X-, Y- ja Z-suuntien lisäksi voit klikata mallista minkä tahansa pinnan ja leikata sitä vasten, esimerkiksi vinon laipan suuntaisesti. Käyrät sovitetaan viivoiksi ja kaariksi, joten DXF:ään ei tule tuhatta pistettä vaan siisti ääriviiva, jossa pyöristykset ovat oikeita kaaria oikealla säteellä. Jokainen leikkaus kirjoittuu omalle tasolleen ja omaan korkeuteensa, joten pino on kolmiulotteinen eikä litisty yhdelle tasolle.

Reiät löytyvät itsestään. Ohjelma etsii pyöreät piirteet, piirtää ne oikeina ympyröinä ja lisää jokaiselle oman keskiakselilinjan. Säde lasketaan monesta leikkauksesta yhdessä eikä yhdestä viipaleesta, joten se on tarkempi kuin silmällä luettu. Samalla tavalla löytyvät kappaleen tasopinnat levyn yläpinta, pohja, korvakkeet ja ne piirretään omalle tasolleen omaan korkeuteensa, valmiiksi mitattavaksi.

Ulos tulee suoristettu STL ja DXF, kumpikin erikseen valittavissa. Molemmat syntyvät samasta laskennasta, joten ne asettuvat exportin jälkeen CAD:iin päällekkäin ilman erillistä kohdistusta. Kaikki tekemäsi valinnat tallentuvat yhteen projektitiedostoon, ja skanni menee tiedoston sisään mukana, kansion siirtäminen tai tiedoston uudelleennimeäminen ei siis riko projektia.

Tekniset tiedot

Windows-ohjelma, käyttöliittymä avautuu selaimeen omalle koneelle. Sisään STL, ulos STL ja DXF. Leikkaussuunnat X, Y, Z sekä vapaasti valittavat tasot, kullakin oma leikkausväli. Sovitustarkkuus 0,10 mm, säädettävissä. Käsittelee jopa 500 000 kolmion skannit, suuremmat kevennetään automaattisesti. Paketin koko 76 MB pakattuna, 215 MB purettuna.

Ei asennusta, ei kirjautumista, ei lisenssipalvelinta. Ohjelma tuo oman Python-ajoympäristönsä mukanaan: purat kansion ja käynnistät. Mitään ei asenneta koneelle, mikään ei jää taustalle pyörimään, ja ohjelma toimii myös verkosta irrotetulla koneella. Suljet ikkunan kun olet valmis.

Käyttöön tarvitset Windows-tietokoneen, 3D-skannin STL-muodossa ja CAD-ohjelman johon DXF/STL avataan.

Hyvä tietää. Automaattinen kohdistus on suurella skannilla hidas, parin minuutin luokkaa 500 000 kolmion mallilla. Käsin klikattu datum on sekunneissa valmis, ja se on myös se tapa jolla ohjelma on tarkoitettu käytettäväksi. sinä tiedät mikä pinta on kappaleen datum, ohjelma ei. Leikkauskäyrät ovat avoimia käyriä eivätkä valmiita suljettuja profiileja, skanni on pinta eikä umpinainen kappale, joten reunassa on aina kohtia joissa dataa ei ole. Käyrät on tarkoitettu mallinnuksen tartuntapisteiksi, ei suoraan pursotettaviksi. Ohjelma ei myöskään erota ulkonevaa pyöreää napaa reiästä, kumpikin on sille sylinteri.

Jokainen ostettu kopio on lisensoitu ostajan omaan käyttöön: käytä sitä niin moneen projektiin kuin haluat, mutta älä jaa, myy tai levitä ohjelmaa eteenpäin. Tätä kunnioittamalla tuet suoraan itsenäistä kehitystyötä ja autat tekemään tällaisista työkaluista mahdollisia jatkossakin. Kiitos!
