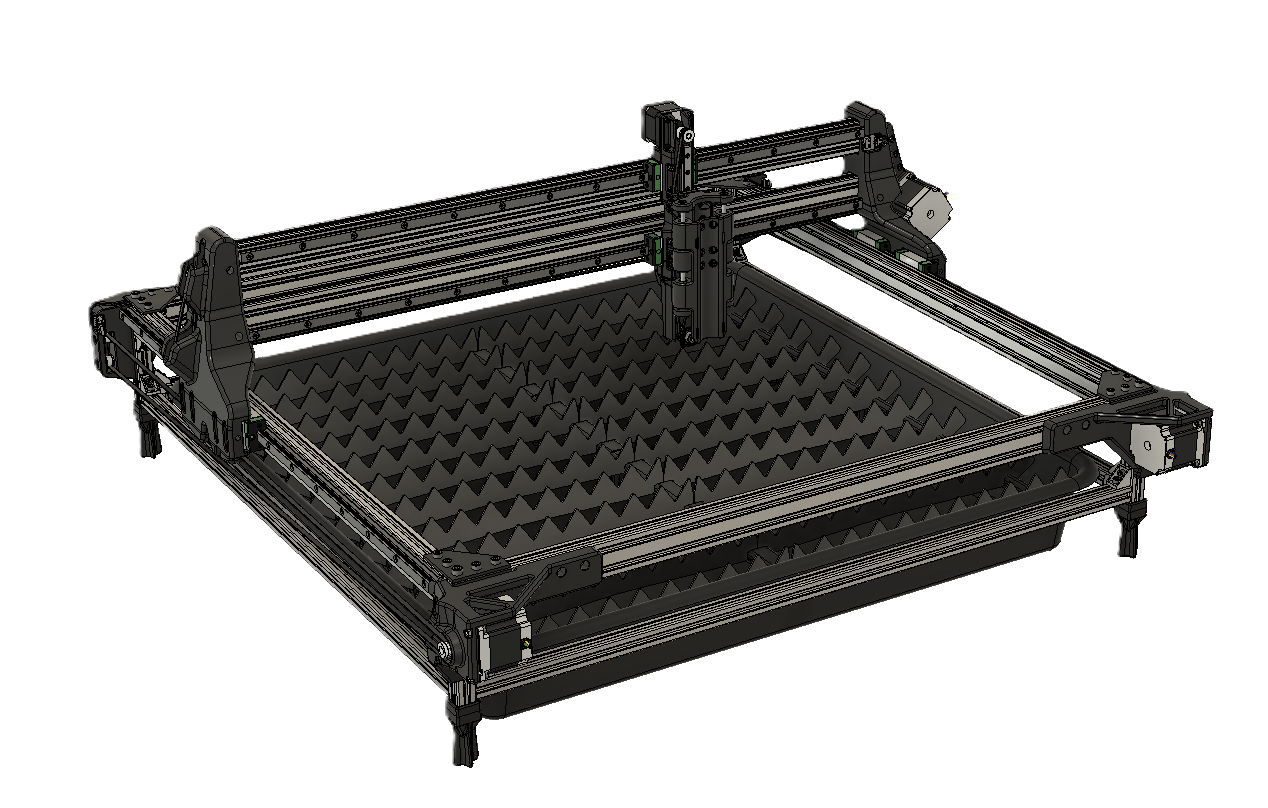

CNC-LightPlasma

Light-Plasma on kompakti, itse rakennettava CNC-plasmaleikkuri pieneen tilaan.

Tämä digitaalinen paketti sisältää kaiken koneen rakentamiseen tarvittavan: 3D-mallit jokaisesta osasta ja kokoonpanosta, tarvittavat piirustukset sekä osaluettelon, jossa on ostolinkit ja hinta-arviot valmiina. Mukana on selkeä englanninkielinen ja suomenkielinen kasaus- ja käyttöönotto-opas, joka kattaa mekaniikan, sähköt ja ohjelmistojen käyttöönoton. Tilaa ostokomponentit, tulosta printtiosat ja rakenna oma CNC-plasma!

Tekniset tiedot

• Leikkuualue noin 700 x 700 mm, muokattavissa johteiden ja palkkien pituutta vaihtamalla
• 4 akselia: X, Y, Z ja A (A slave X:lle), moottoreina 3 x NEMA 23 ja 1 x NEMA 17
• Ohjauselektroniikka: Mach3 USB -ohjainkortti ja DM542 ajurit (HLTNC-sarja, alkaen n. 118 € suora linkki osaluettelossa)
• Ohjelmistot: Mach3 (ohjaus) ja SheetCAM (CAM) runko ei rajoita muun ohjauselektroniikan käyttöä
• Runko: alumiiniprofiilia, 3D-tulostettuja osia + ostokomponentteja
• Valmistuskustannus noin 500 € (ilman tulostettavia osia)

Rakentamiseen tarvitset

• Perustason käsityökalut
• FDM-3D-tulostimen, tulostusalue vähintään 220 x 220 x 220 mm, materiaaliksi PETG tai ABS
• Windows-tietokoneen koneen ohjaukseen (Mach3 ja SheetCAM)
• Plasmaleikkurin, jossa blowback-sytytys. HF-sytytys ei sovellu häiriöiden takia (suositukseni Everlast PowerPlasma 62i CNC-paketilla)

Kun ostat paketin, sähköpostiisi lähetetään ZIP-tiedostopaketti, joka sisältää kaikki tiedostot ja ohjeet.

Tämä kone on yhden itsenäisen insinöörin työn tulos, ja sen suunnitteluun, testaamiseen ja dokumentointiin on kulunut paljon aikaa. Jokainen ostettu paketti on lisensoitu ostajan henkilökohtaiseen käyttöön: rakenna itsellesi niin monta konetta kuin haluat, mutta älä myy, jaa tai levitä malleja, piirustuksia tai muita tiedostoja eteenpäin. Tätä kunnioittamalla tuet suoraan itsenäistä kehitystyötä ja autat tekemään tällaisista projekteista mahdollisia jatkossakin. Kiitos!
