1 Vaihe

Sijoittele Laipat

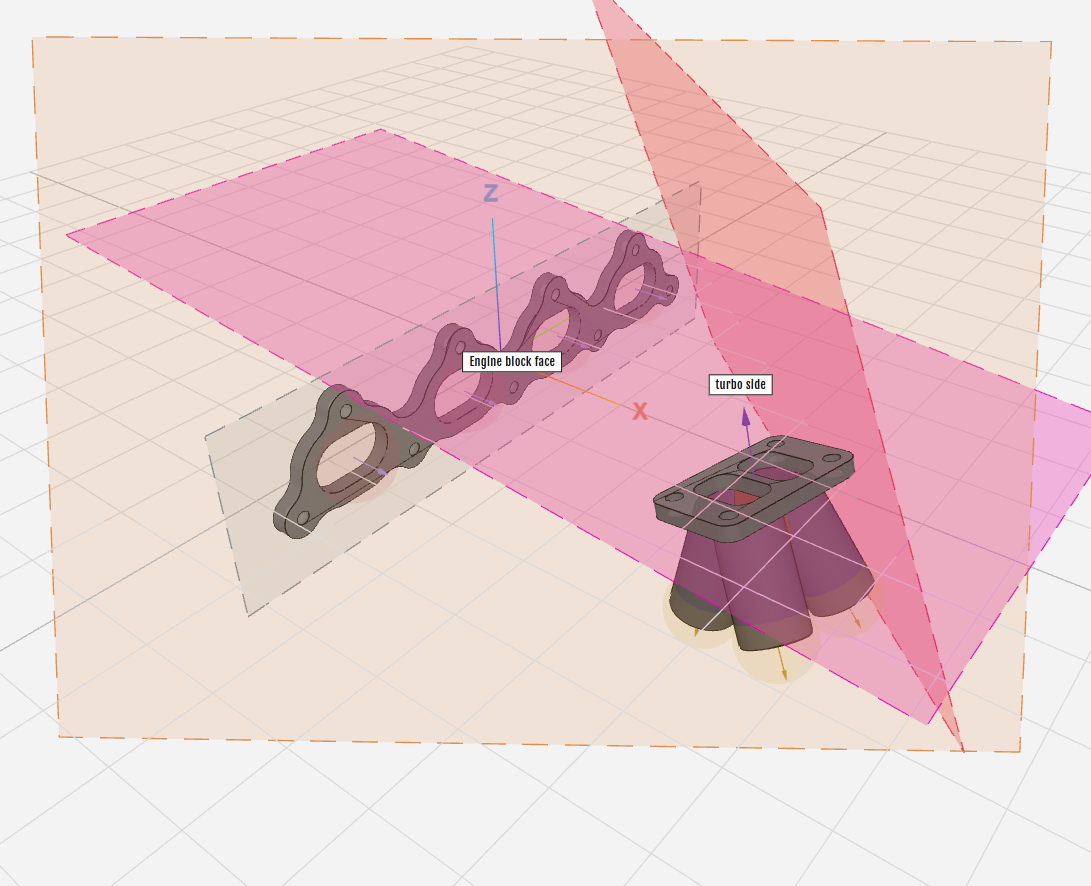

Ensimmäiseksi, asettele laipat työkalun käyttöliittymään. Voit mitoittaa turbon sijainnin suoraan konehuoneesta ja tuoda mitat portaaliin. Lisää seinämä elementtejä, jotta malli vastaa konehuonettasi mahdollisimman tarkasti.

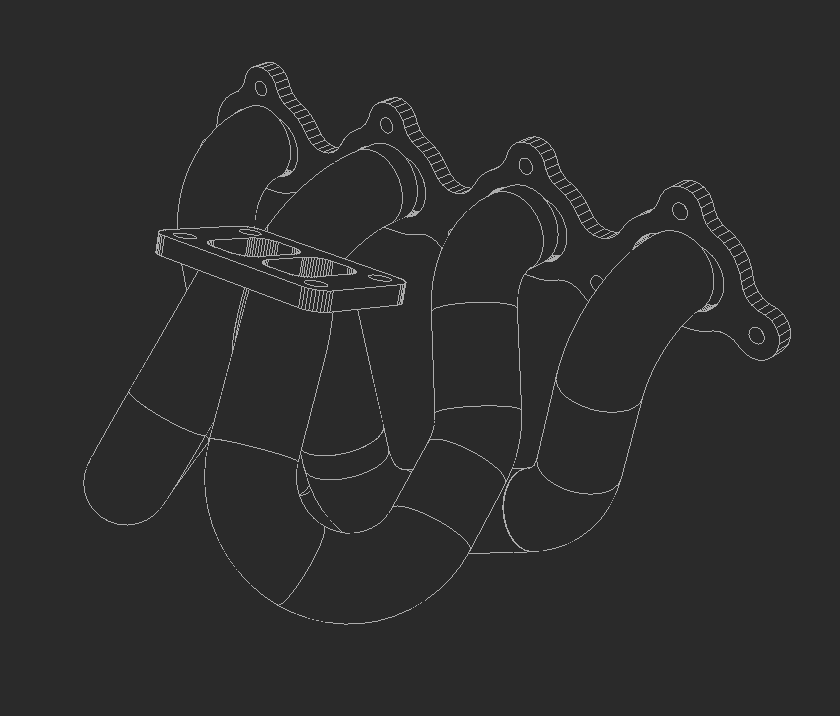

2 Vaihe

Generoi Sarjasi

Kun olet saanut sijoiteltua laippa komponentit haluamallasi tavalla ja olet tyytyväinen lopputulokseen, voit generoida pakosarjasi! Generoinnin valmistuttua voit esikatsella käärmeenpesääsi ja sen mittoja. Kun lopputulos on miellyttävä voit ostaa pakosarjan suunnittelusarjan itsellesi.

3 Vaihe

Luo Pakosarjasi Reseptistä

Onnistuneen maksun jälkeen, sinulle toimitetaan välittömästi tiedostopaketti, mikä sisältää kaiken tarvitsemasi. Pakettiin kuuluu raportti, jonka avulla voit suoraan mitoittaa, leikata ja asetella pakosarjasi eri putkistokomponentit suoraan ohjeen mukaan, aivan kuin leipoisit kakun! Lisäksi pakettiin kuuluu kaiki 3D-mallit pakosarjastasi STEP muodossa, joita voit halutessasi hyödyntää rakentamisessa.

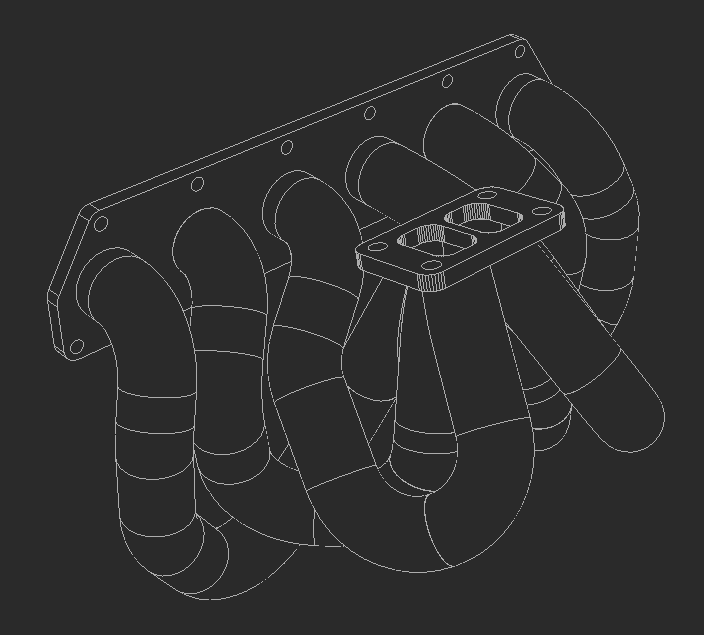

Turbo Manifold Generator

Aloita rakentaminen

Mitä tällä tehdään?

Turbo Manifold Generator on työkalu jolla luot oman turbopakosarjasi netissä.

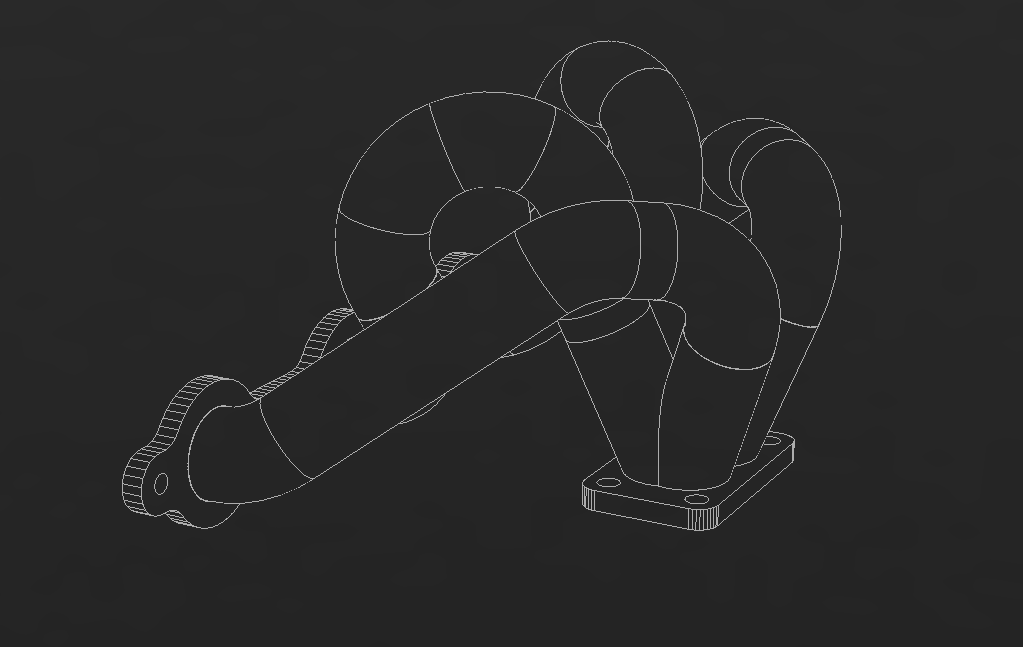

Työkalun ideana on että jäljittelet konehuoneesi laippakomponentit toiveidesi mukaan. Prosessin aikana voit muunmuassa luoda haluamasi mallisen turbokollektorin, asettaa konehuoneen eri komponentteja vastaavat rajoitepinnat ja paljon muuta, mikä mahdollistaa juuri sinulle räätälöidyn lopputuloksen.

Työkalussa voit valita monista eri putkivaihtoehdoista, jotka ohjaavat generointiprosessin suuntaa. Valittujen käyrien mitat ohjaavat työkalun generatiivista prosessia, joten tulokset vastaavat ostettuja putkikomponentteja täysin!

Kun kaikki päätökset on tehty ja kokonaisuus näyttää silmääsi hyvältä, niin voit generoida pakosarjasi. Generoinnin jälkeen voit esikatsella tuotostasi ja sen mittoja, maksettuasi, saat tiedostopaketin, joka sisältää kaiken tarvittavan pakosarjasi valmistusta varten. Mukana on esimerkiksi:

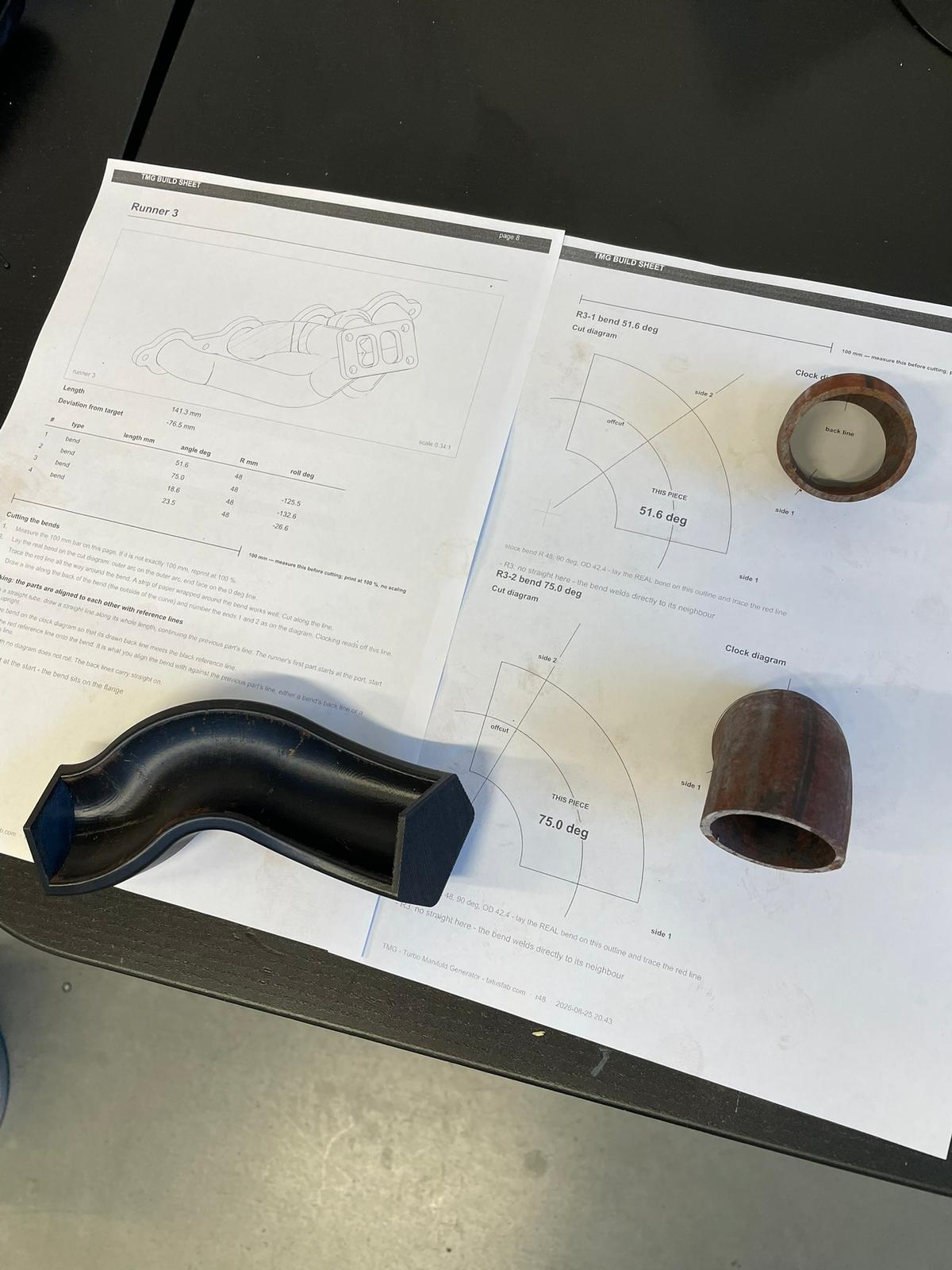

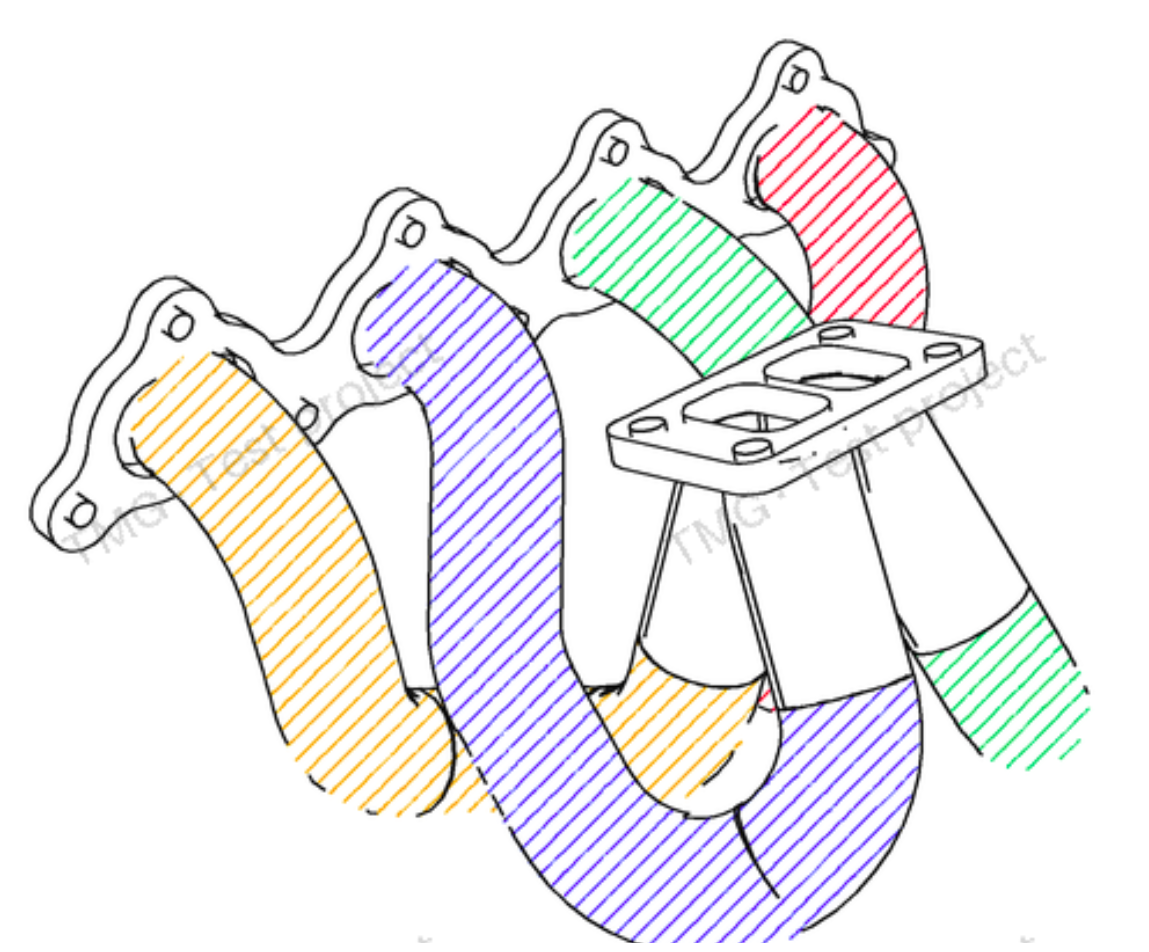

-PDF muotoinen raportti, josta saat suoraan leikkuuohjeet, joiden avulla pakosarjan valmistus onnistuu käytännössä rautasahalla. Leikkaat vain palat irti ja kopioit paperien piirteet putki komponentteihin ja annat palaa, Raportti sisältää myös tarkat tiedot runnerien pituuksista yms.

-3D mallit step muodossa, paketti sisältää kaikki 3D mallit, jotka luotiin pakosarjan suunnittelun yhteydessä. Malleja voi käyttää mitoituksiin yms.

-DXF muotoiset runneri polut, joita voi hyödyntää 3D mallinnuksessa.

-BOM rakenne, mistä on mahdollista nähdä kaikki pakosarjaan vaadittavat putkikomponentit.

-Lisähinnasta kokonaisuuteen on mahdollista saada primääriputkien tarjottimet, jotka voidaan 3D-tulostaa. Tarjottimet mahdollistavat putkien suoran kasauksen muottiin, jolloin pakosarjan valmistusprosessi nopeutuu ja toistettavuus helpottuu huomattavasti.

Työkalu vaatii kirjautumisen!
Tällähetkellä mahdollista luoda vain 4 ja 6 sylinterisia konfiguraatioita.

Tutustu alla olevaan videoon, jossa ohjataan työkalunkäyttö alusta loppuun ja lähde kokeilemaan rohkeasti! Järjestelmää suositellaan käytettäväksi tietokoneella. Linkki työkaluun löytyy sivun alareunasta
